OPTIMUM OPTImill F 310HSC

88.600,00  exkl. MwSt.

CNC-Fräsmaschine
OPTImill F 310HSC
Leistung, Geschwindigkeit, Präzision und lange Lebensdauer

Artikelnummer: 3511232 Kategorie: Schlagwörter: ,

Siemens Sinumerik Steuerung 828D mit 15,6 Zoll Touch-Display

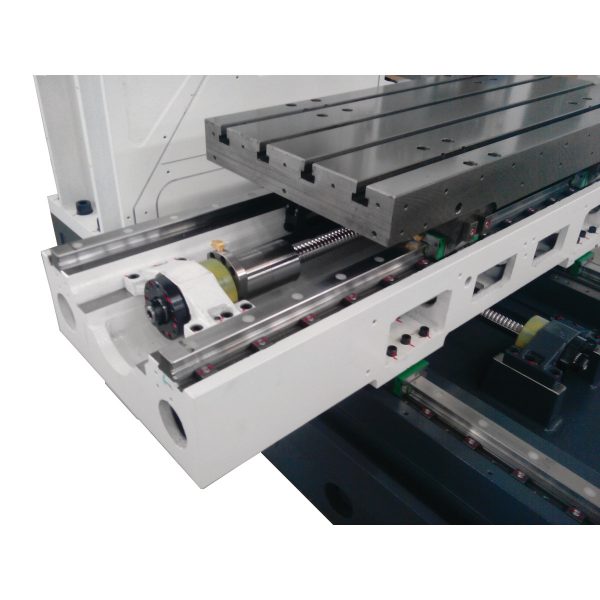

Profilschiene mit Rollenumlauf in allen Achsen für hohe Traglasten
Werkzeugwechsler-Doppelarmgreifer mit 30 Werkzeugplätzen
Präzisionsgeschliffene, vorgespannte Hochleistungs-Kugelumlaufspindel (Ø 40 mm x P16 x C3) in allen Achsen
Hauptspindel SK40 bis 10000 min¯¹, mit Riemenantrieb
Auch mit KESSLER Built in Hochfrequenzspindeln (MADE IN GERMANY) mit 24.000 min¯¹ optional erhältlich
Stark verrippte, verwindungsfreie Maschinenbasis
Drehmomentstarke Servoantriebe, direkt an den Kugelumlaufspindel in allen drei Achsen

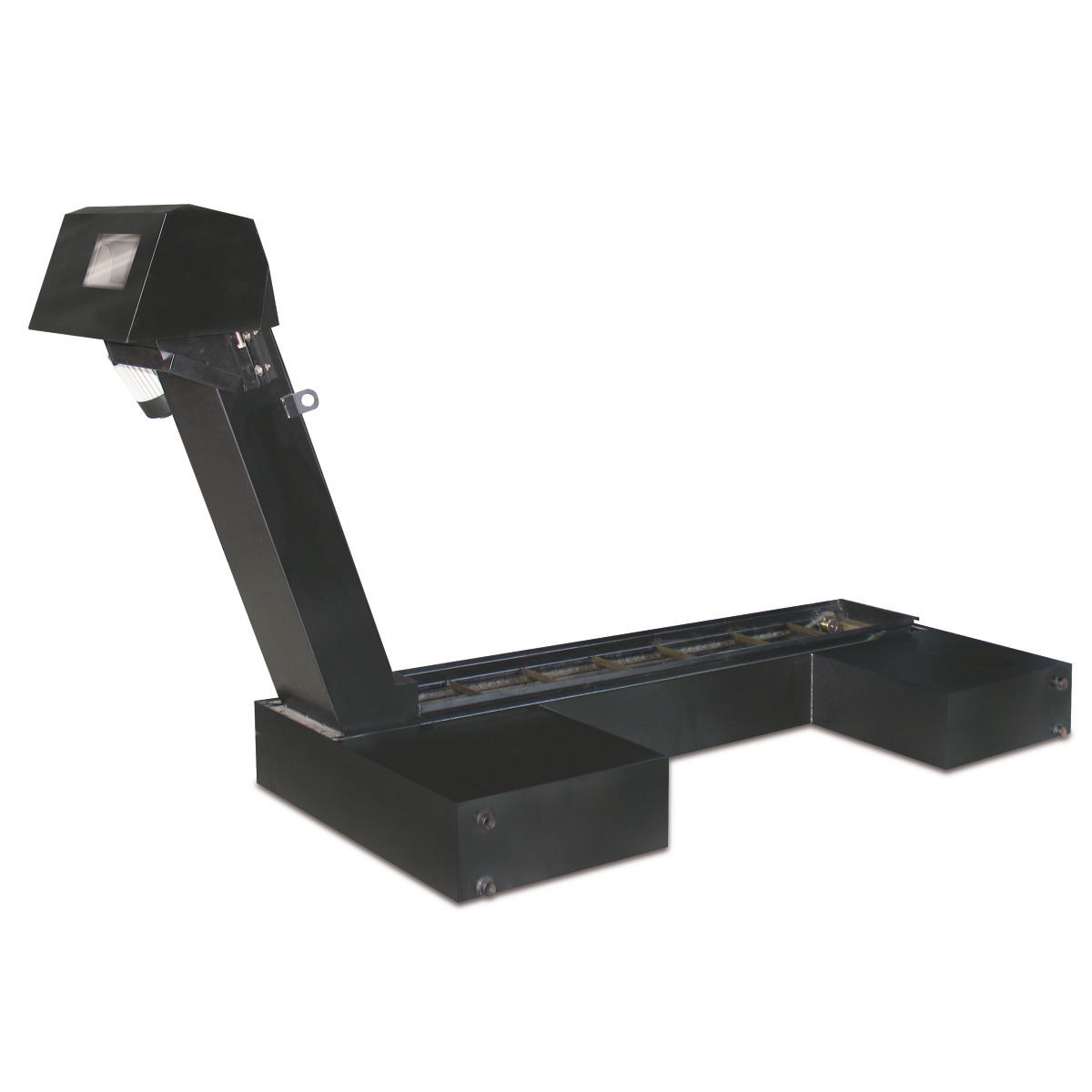

Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
Spänewagen
Maschinenleuchte im Arbeitsraum
Kühlmitteleinrichtung mit 520 Liter Kühlmitteltank und Spänespülsystem
Reinigungspistole
Tragbares, elektronisches Handrad
RJ45-Steckverbindung, USB- und Stromanschluss 230 V
Teleskop-Führungsbahnabdeckung an allen drei Achsen
Geschlossener Schaltschrank mit integriertem Wärmetauscher sorgt für optimale Temperatur und verhindert das Eindringen von Schmutzpartikeln
Ölabscheider
Inklusive zwei Jahre SIEMENS Gewährleistung

Abmessungen und Gewichte
Länge (Produkt) ca. 3265mm Höhe (Produkt) ca. 2735mm
Breite/Tiefe (Produkt) ca. 2600mm Gewicht (Netto) ca. 7000kg
Bohr-Fräsleistung
Messerkopfgröße max. 63mm Schaftfräsergröße max. 32mm
Eilgang Geschwindigkeit
Eilgang Geschwindigkeit X-Achse 30000mm/min Eilgang Geschwindigkeit Z-Achse 30000mm/min
Eilgang Geschwindigkeit Y-Achse 30000mm/min
Elektrische Daten
Anschlussspannung 400V Stromart AC
Phase(n) 3Ph
Frästisch horizontal
Horizontalfrästisch Länge 1200mm Horizontalfrästisch T-Nuten Größe 18mm
Horizontalfrästisch Breite 600mm Horizontalfrästisch T-Nuten Anzahl 6mm
Abstand Vertikalspindel – Horizontalfrästisch min. 100mm Horizontalfrästisch T-Nuten Abstand 100mm
Abstand Vertikalspindel – Horizontalfrästisch max. 750mm Horizontalfrästisch Traglast max. 800kg
Genauigkeit
Wiederholgenauigkeit ± 0,005mm Positioniergenauigkeit ± 0,005mm
Kühlschmiermittelsystem
Anzahl der Kühlmittelpumpen 3St Kühlschmiermittelsystem Tankinhalt 520l
Kühlmittelpumpe(n) Antriebsleistung 930 / 850 (1 Pumpe)W
Pneumatischer Anschluss
Pneumatischer Anschluss Betriebsdruck 6bar
Verfahrweg
Verfahrweg X-Achse automatisch 1050mm Verfahrweg Z-Achse automatisch 600mm
Verfahrweg Y-Achse automatisch 600mm
Vertikalspindel
Vertikalspindel Spindelaufnahme SK 40 DIN 69871 Vertikalspindel Leistung Antriebsmotor Dauerbetrieb S1 11kW
Vertikalspindel Drehzahlbereich 10000min¯¹ Vertikalspindel Leistung Antriebsmotor S6-30 % Betrieb 31.4kW
Erläuterung Vertikalspindel Drehzahlbereich Bitte beachten Sie, dass die maximale Spindeldrehzahl im Dauerbetrieb um ca. 20 % reduziert werden muss Vertikalspindel Drehmoment Antriebsmotor 30% Betrieb S6 200Nm
Vorschubmotor Drehmoment
Drehmoment Vorschubmotor X-Achse Dauerbetrieb S1 18Nm Drehmoment Vorschubmotor Z-Achse Dauerbetrieb S1 27Nm
Drehmoment Vorschubmotor Y-Achse Dauerbetrieb S1 18Nm
Werkzeugwechsler
Werkzeugwechsler Bauart Doppelarmgreifer Werkzeuglänge max. 300mm
Anzahl der Werkzeugplätze 30Werkzeuge Werkzeuggewicht max. 8kg
Werkzeugdurchmesser max. Nebenplätze frei 125mm Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T) 2s
Werkzeugdurchmesser max. 80mm
Elektrischer Anschluss
Gesamt Anschlusswert 40kVA
Motor(en)
Vertikalspindel Drehmoment Antriebsmotor Normalbetrieb 70Nm
Steuerung
Typ der Steuerung Sinumerik 828D Satz-Wechselzeit 1ms
Systemsoftware SW 28x Look Ahead 150
CNC Speicher 8MB Anzahl der Werkzeuge 512
