OPTIMUM OPTImill MZ 2

Werkzeugfräsmaschine
OPTImill MZ 2
Werkzeugfräsmaschinen mit digitaler 3-Achsen-Positionsanzeige. DP 700 von NEWALL

Artikelnummer: 3346220 Kategorie: Schlagwörter: ,

Beschreibung

Vielseitiger Anwendungsbereich
Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
Schwalbenschwanzführung in der X-und Y-Achse
Automatischer Vorschub in X-, Y- und Z-Achse, stufenlos einstellbar
Kugelumlaufspindeln in allen Achsen
Schwenkbares und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
Massiver Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit 5 T-Nuten
Kühlmitteleinrichtung
Groß dimensionierte Handräder mit Skala
Maschinenlampe
Ruhiger Lauf
Kreuztischumhausung
Standardmäßig bei der Auslieferung an der Maschine montiert
Schutz vor Spänen und Kühlmittel
Klappbar, dadurch optimal zugänglicher Arbeitsraum
OPTI Bedienpanel

Integriertes Schaltpult
Integrierte digitale Positionsanzeige DP 700
MZ 2:

Manuelle Zentralschmierung
MZ 4:

Automatische Zentralschmierung

Abmessungen und Gewichte
Länge (Produkt) ca. 1239mm Höhe (Produkt) ca. 1900mm
Breite/Tiefe (Produkt) ca. 1168mm Gewicht (Netto) ca. 1180kg
Antriebsdrehzahl Vorschub
Antriebsdrehzahl Vorschub X-Achse 50 – 450min¯¹ Antriebsdrehzahl Vorschub Z-Achse 50 – 450min¯¹
Antriebsdrehzahl Vorschub Y-Achse 50 – 450min¯¹
Bohr-Fräsleistung
Messerkopfgröße max. 100mm Dauerbohrleistung Stahl (S235JR) 26mm
Bohrleistung Stahl (S235JR) 30mm Schaftfräsergröße max. 25mm
Eilgang Geschwindigkeit
Eilgang Geschwindigkeit X-Achse 10 – 700mm/min Eilgang Geschwindigkeit Z-Achse 10 – 700mm/min
Eilgang Geschwindigkeit Y-Achse 10 – 700mm/min

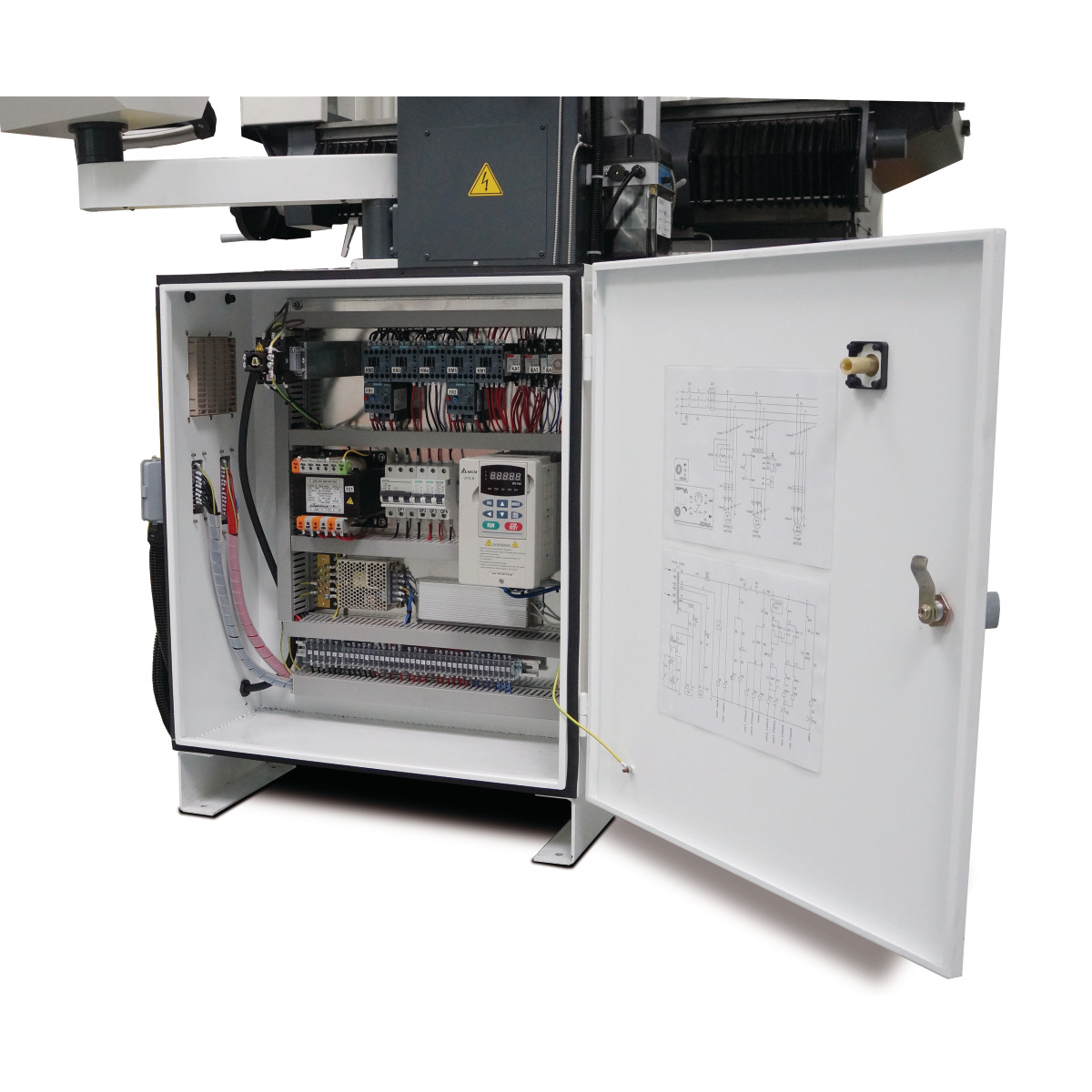

Elektrische Daten
Anschlussspannung 400V Stromart AC
Phase(n) 3Ph Netzfrequenz 50Hz
Frästisch horizontal
Horizontalfrästisch Länge 750mm Horizontalfrästisch T-Nuten Anzahl 5
Horizontalfrästisch Breite 320mm Abstand Horizontalspindel – Horizontalfrästisch min. 70mm
Abstand Vertikalspindel – Horizontalfrästisch min. 75mm Abstand Horizontalspindel – Horizontalfrästisch max. 400mm
Abstand Vertikalspindel – Horizontalfrästisch max. 410mm Horizontalfrästisch T-Nuten Abstand 63mm
Horizontalfrästisch T-Nuten Größe 14mm Horizontalfrästisch Traglast max. 385kg
Frästisch vertikal
Vertikalfrästisch Länge 830mm Vertikalfrästisch T-Nuten Anzahl 2
Vertikalfrästisch Breite 250mm Vertikalfrästisch T-Nuten Abstand 63mm
Vertikalfrästisch T-Nuten Größe 14mm
Horizontalspindel
Horizontalspindel Spindelaufnahme ISO 40 DIN 2080
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung 95W
Normen und Zulassungen
Norm DIN EN 55011 EMV-Klasse C3
Verfahrweg
Verfahrweg X-Achse manuell 335mm Verfahrweg X-Achse automatisch 310mm
Verfahrweg Y-Achse manuell 200mm Verfahrweg Y-Achse automatisch 160mm
Verfahrweg Z-Achse manuell 335mm Verfahrweg Z-Achse automatisch 295mm
Vertikalspindel
Vertikalspindel Ausladung 100mm Vertikalspindel Anzahl der Drehzahlbereiche 12
Vertikalspindel Spindelaufnahme ISO 40 DIN 2080 Vertikalspindel Pinolenhub 120mm
Vertikalspindel Drehzahlbereich 50 – 1890min¯¹ Vertikalspindel Anzugsstange M16
Vertikalspindel Drehbereich Fräskopf Z – X Ebene ± 90°
Vorschub Geschwindigkeit
Vorschub Geschwindigkeit X-Achse 10 – 600mm/min Vorschub Geschwindigkeit Z-Achse 10 – 600mm/min
Vorschub Geschwindigkeit Y-Achse 10 – 600mm/min
Vorschubmotor Antriebsleistung
Vorschub X-Achse Leistung Antriebsmotor Dauerbetrieb S1 0.375kW
Antriebsdrehzahl Eilgang
Antriebsdrehzahl Eilgang X-Achse 50 – 700min¯¹ Antriebsdrehzahl Eilgang Z-Achse 50 – 700min¯¹
Antriebsdrehzahl Eilgang Y-Achse 50 – 700min¯¹
Elektrischer Anschluss
Gesamt Anschlusswert 4kW
Motor(en)
Vertikalspindel Leistung Antriebsmotor Normalbetrieb 2.2kW Eilgang X-Achse Leistung Antriebsmotor 0.375kW
