Angebot!

OPTIMUM OPTImill BF 16Vario

1.040,00  979,00  exkl. MwSt.

Bohr-Fräsmaschine
OPTImill BF 16Vario
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer

Artikelnummer: 3338116 Kategorie: Schlagwörter: ,

Vielseitige Einsatzmöglichkeiten
Zweistufige Getriebeübersetzung
Werkzeugaufnahme MK 2
Sicherheitselektrik in 24 Volt-Ausführung
EMV-Filterklasse C1
Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern
Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
Spiel in der Vorschubspindel einstell- und nachstellbar
Säule seitlich versetzbar für erweiterten Einsatzbereich
Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
Eingearbeitete Längsmaß-Skala im Kreuztisch
Alle Verfahrwege uber Skalen ablesbar
Sauberes Fräsbild durch einzeln festklemmbare Führungen
Preisgünstig und wertbeständig

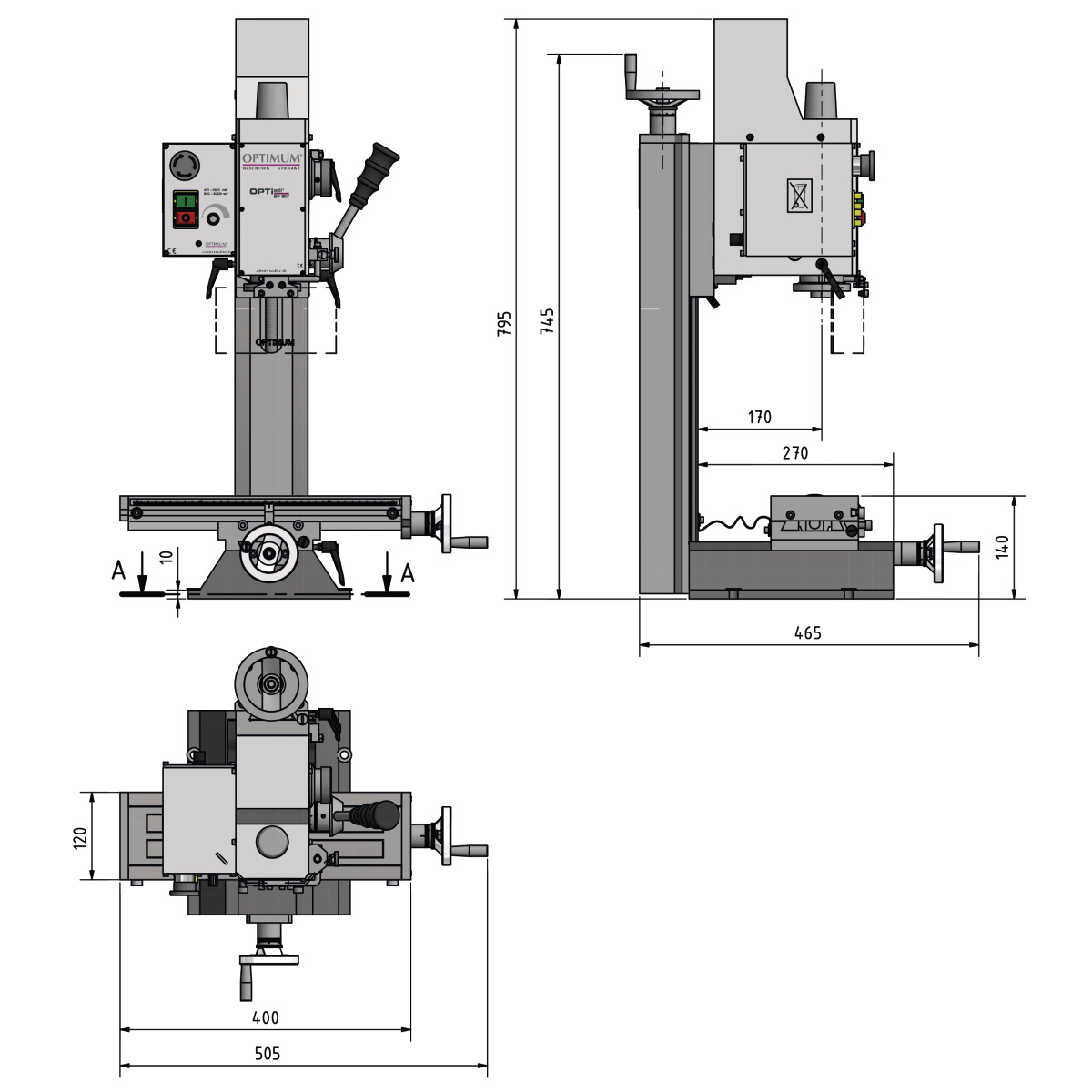

Abmessungen und Gewichte
Länge (Produkt) ca. 505mm Höhe (Produkt) ca. 795mm
Breite/Tiefe (Produkt) ca. 465mm Gewicht (Netto) ca. 62kg
Bohr-Fräsleistung
Messerkopfgröße max. 52mm Dauerbohrleistung Stahl (S235JR) 12mm
Bohrleistung Stahl (S235JR) 16mm Schaftfräsergröße max. 20mm
Elektrische Daten
Anschlussspannung 230V Stromart AC
Phase(n) 1Ph Netzfrequenz 50Hz
Frästisch horizontal
Horizontalfrästisch Länge 400mm Horizontalfrästisch T-Nuten Größe 10mm
Horizontalfrästisch Breite 120mm Horizontalfrästisch T-Nuten Anzahl 3
Abstand Vertikalspindel – Horizontalfrästisch min. 0mm Horizontalfrästisch T-Nuten Abstand 35mm
Abstand Vertikalspindel – Horizontalfrästisch max. 275mm
Normen und Zulassungen
Norm DIN EN 55011 EMV-Klasse C1
Verfahrweg
Verfahrweg X-Achse manuell 220mm Verfahrweg Z-Achse manuell 210mm
Verfahrweg Y-Achse manuell 160mm
Vertikalspindel
Vertikalspindel Ausladung 170mm Vertikalspindel Anzahl der Drehzahlbereiche 2
Vertikalspindel Spindelaufnahme MK 2 / M10 Vertikalspindel Steuerung der Drehzahlregelung elektronisch regelbar
Vertikalspindel Drehzahlbereich 100 – 3000min¯¹ Vertikalspindel Pinolenhub 50mm
Vertikalspindel Drehbereich Fräskopf Z – X Ebene ± 90° Vertikalspindel Anzugsstange M 10
Motor(en)
Vertikalspindel Leistung Antriebsmotor Normalbetrieb 0.5kW
