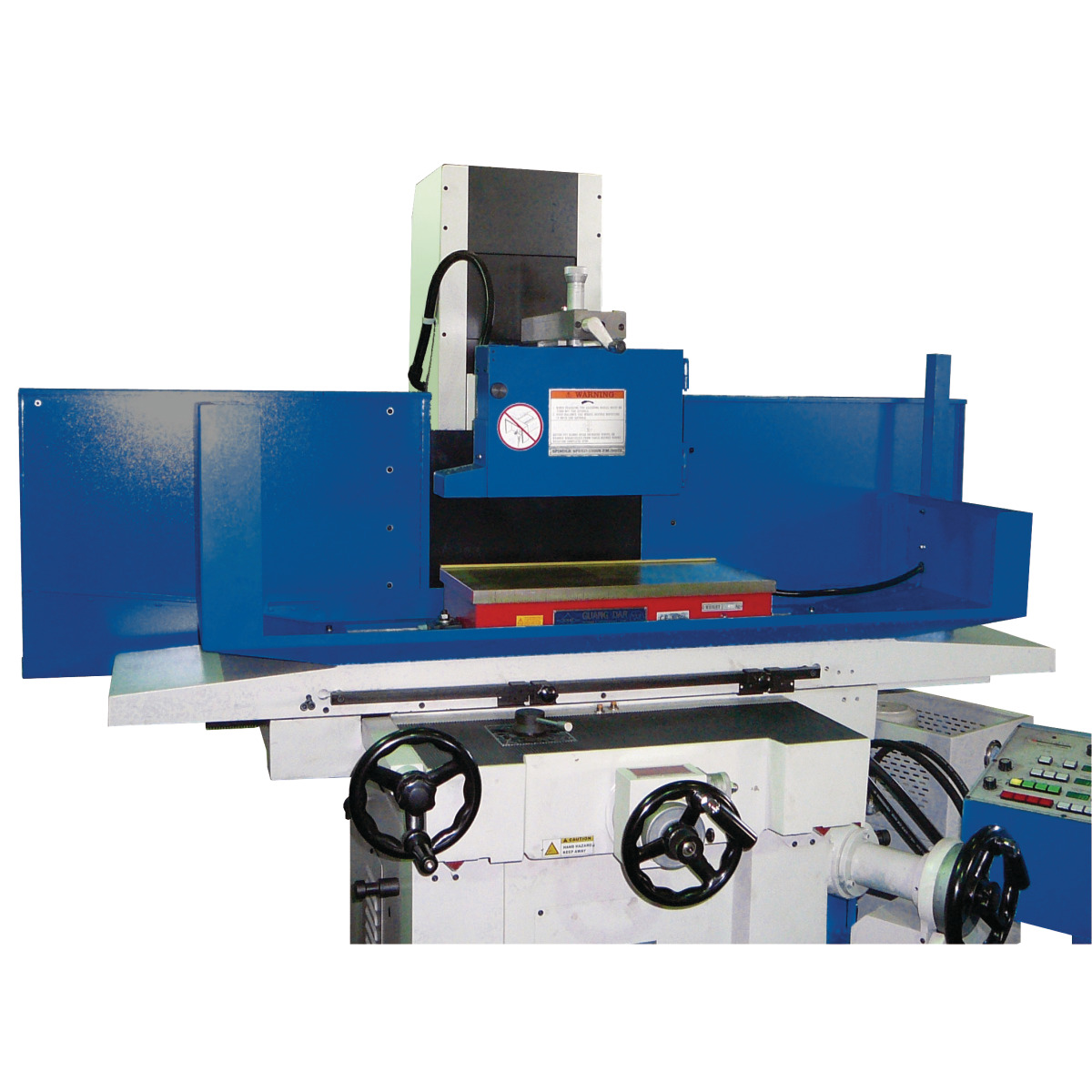

METALLKRAFT FSM 2550

27.075,00  exkl. MwSt.

Präzisions-Flächenschleifmaschine
Mit NC-gesteuertem Vertikalvorschub
Artikelnummer: 3932551 Kategorie: Schlagwörter: ,
  • Für Präzisions-Flächenschleifarbeiten im Industriebereich
  • Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion
  • Hochwertige Spindel mit Präzisionskegel­rollenlagern (Rundlaufgenauigkeit 2 µm)
  • Elektromagnetische Spannplatte zum Fixieren des Werkstücks inklusive automatischer Entmagnetisierungsfunktion
  • Automatischer Zentralschmierung für alle Gleitbahnen und Spindeln
  • Handgeschabte und Turcite-B-beschichtete V-Flach-Führungen garantieren extrem gleichmäßige, reibungsarme Bewegung und höchste Präzision
  • Halogen-Arbeitsleuchte staubdicht, vollständig berührungsgeschützt und gegen Strahlwasser geschützt nach IP65
  • Zweite Schleifscheibenflansch im Lieferumfang

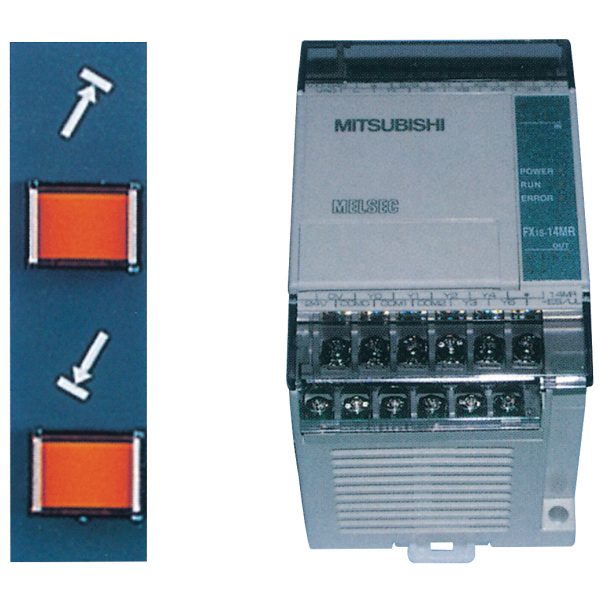

Automatische Vorschubsteuerung AD 5

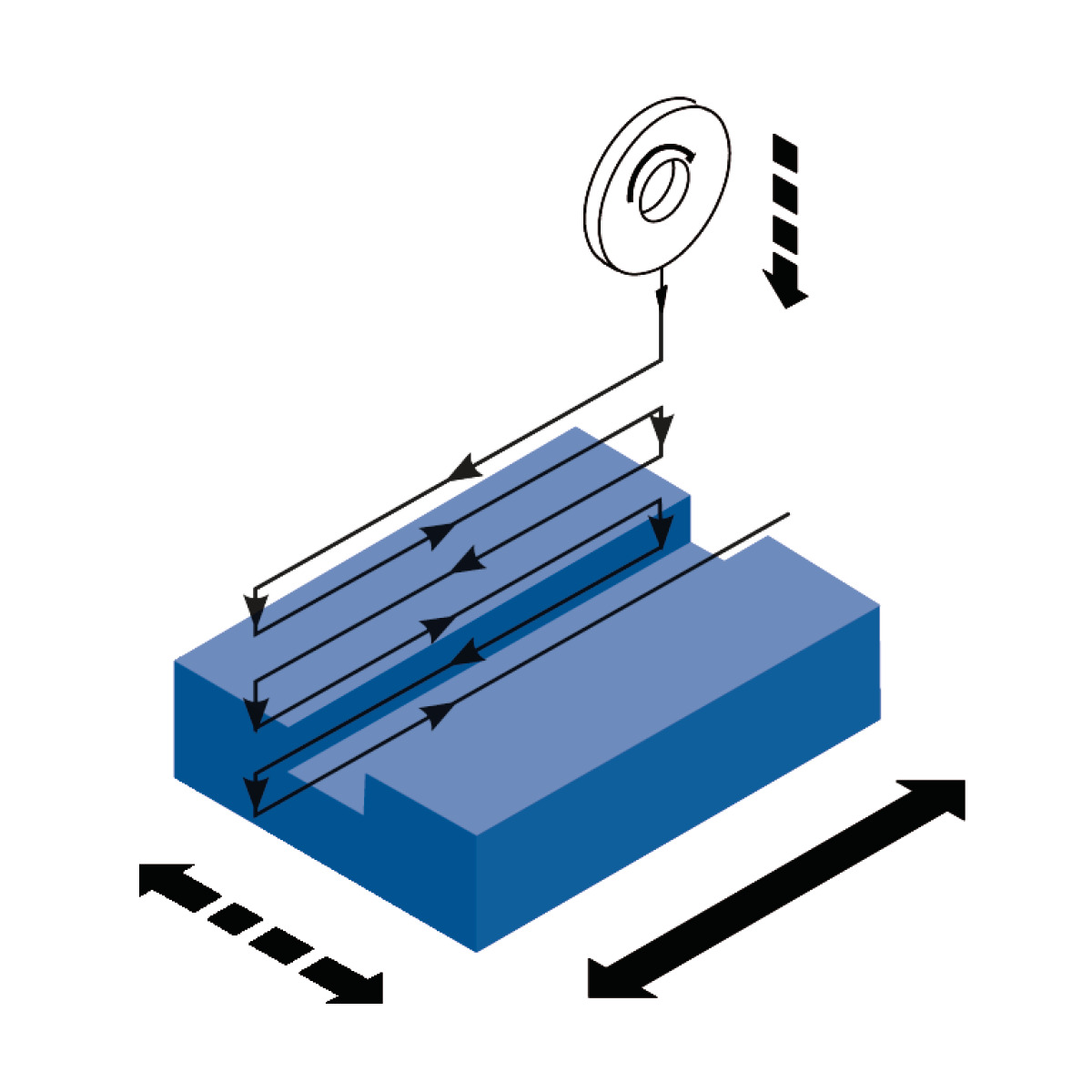

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.



Allgemeine Informationen
Spannplatte Länge 500mm Verfahrgeschwindigkeit Tisch 5 – 25m/min
Spannplatte Breite 250mm Abstand max. Spindel zu Tisch 500mm
Schleifscheibe Außendurchmesser 180mm Werkstück Gewicht max. 190kg
Schleifscheibe Breite 13mm Spindeldrehzahl 2900min¯¹
Schleifscheibe Bohrung 31,75mm Motorleistung Hydraulikpumpe 0,75kW
Abmessungen und Gewichte
Länge (Produkt) ca. 2340mm Höhe (Produkt) ca. 1800mm
Breite/Tiefe (Produkt) ca. 1500mm Gewicht (Netto) ca. 1385kg
Elektrische Daten
Leistung Antriebsmotor 1,5kW Stromart AC
Anschlussspannung 400V Netzfrequenz 50Hz
Phase(n) 3Ph
